Новая разработка Crown — серия Dsi имеет в ряду четыре модели номинальными мощностями 500 Вт, 800 Вт, 1200 Вт и 2100 Вт на канал при нагрузке 4 Ом. Встроенный DSP процессор имеет: кроссовер, эквализационные фильтры, дилей и выходные лимитеры. Соединитель HD-15 на задней панели обеспечивает простое соединение по вх/вых между усилителями DSi и новым системным монитором DSi-8M.
Интуитивный интерфейс, организованный с помощью ЖК-экрана на передней панели облегчает инсталляторам процесс настройки. В усилителе имеются пресеты для кинотеатральных акустических систем JBL для быстроты и простоты настройки.
По одному нажатию кнопки кино-усилители Crown Dsi настраиваются для совместной работы с системами JBL ScreenArray®, реализуя таким образом идеальное решение для современного кинотеатра.
Характеристики
Четыре модели в ряду: 500 Вт, 800 Вт, 1200 Вт и 2100 Вт на канал при нагрузке 4 Ом.
Автоматические пресеты для популярных кинотеатральных громкоговорителей JBL.
Интуитивное меню управления на ЖК-экране на передней панели.
DSP процессор содержит кроссоверы, эквализационные фильтры, дилей и выходные лимитеры.
Соединение с компьютером через шину USB для быстрой настройки и конфигурирования с помощью программы HiQnet™ System Architect™.
Соединитель HD-15 на задней панели обеспечивает простое соединение по вх/вых между усилителями DSi и новым системным монитором DSi-8M.
Универсальный импульсный источник питания.
Все модели имеют высоту 2RU и массу около 8,6 кг.
Выходные разъемы «под винт».
Трехлетняя гарантия для защиты ваших инвестиций.
Частотная характеристика: ±0.25 dB от 20 Гц до 20 кГц на 1 Вт при 4 Ом.
Фазовая характеристика (при 1 Вт): 20 Гц — 20 кГц: ±15°.
Сопротивление нагрузки: Допускаются все типы нагрузки. Сертифицирован на нагрузку от 2 до 8 Ом в стерео режиме и на нагрузку от 4 до 16 Ом в мостовом моно режиме.
Сигнал/Шум (ниже номинальной мощности при 8-Ом на 1 kHz):
105 dB (A взвешеный).
Демпфирование: 20 Гц — 500 Гц: > 500
Перекрестная наводка: (при мощности ниже номинальной, 20 Гц — 1 кГц): > 80 дБ.
Подавление синфазного сигнала (СМR) (20 Гц — 1 кГц): >45 дБ.
Входной каскад: Электронно-сбалансированный вход с применением точных 1% резисторов.
Входной импеданс (номинально): 20 кОм, балансный;10 кОм, небалансный.
Максимальный входной уровень: + 22 dBu типично
Напряжение и частоты питания: 100В, 120В-240В, 50/60 Гц.
В режиме ожидания потребление не более 90 Вт.
Рабочая температура/влажность: 0°C — 40°C при 95% относительной влажности (без конденсата).
Секция DSP
EQ: 6 параметрических фильтров на канал с настраиваемой добротностью, ±15 dB.
Полочные фильтры ВЧ и НЧ.
Фильтры: Обрезные фильтры ВЧ и НЧ на канал. Butterworth 12/18 dB на октаву и
Linkwitz-Riley 24 dB на октаву. Полочные фильтры ВЧ и НЧ по одному на канал.
Дилей: До 50 мс суммарной задержки на канал.
Output Limiter: Защищает динамики, предотвращает клиппирование. Выбор -3, -6, или -12 dB порог на канал.
Пресеты: 5 устанавливаемых пользователем пресетов громкоговорителей и 15 заводских пресетов для JBL.
Управление и индикаторы
Регулировка уровня каналов: одна на канал, с дискретным переключением.
Выключатель питания: включает питание переменного тока на усилителе.
Кнопки sel/prev/next: три кнопки возле ЖК индикатора для доступа к меню.
ЖК-индикатор: подсвечивается сзади и показывает предустановки усилителя.
Индикаторы сигнала: зеленый светодиод один на канал, загорается когда на входе присутствует сигнал очень низкого уровня. Можно использовать для прозвона кабелей. -10 индикатор: зеленый светодиод загорается, когда когда выходной сигнал превышает -10 дБ до клипа.
-20 индикатор: зеленый светодиод загорается, когда когда выходной сигнал превышает -20 дБ до клипа.
Индикатор Ready: зеленый светодиод, один на канал, загорается, когда усилитель готов к воспроизведению звука.
Индикатор Clip: красный светодиод, один на канал, загорается при появлении слышимых искажений.
Индикатор Temp/Fault: красный светодиод, один на канал, загорается при неполадках или при перегреве.
Индикатор Power: синий светодиод, загорается при включении усилителя и появлении питания на нем.
Управление на задней панели и разъемы.
Разъем питания: NEMA 5-15P (15A).
Входные разъемы: Два 3-трех пиновых соединителя типа Phoenix, каждый принимает балансный сигнал линейного уровня.
Выходные разъемы: 4-контактный разъем «под винт» для двух громкоговорителей, либо для мостового режима.
HiQnet USB разъем: Type B, соединение с сетью HiQnet.
HD-15 разъем: для подключения системного монитора DSi-8M.
Защита
Усилители DSi защищены от: короткого замыкания выходов, работы без нагрузки, постоянного тока на входе, неправильной нагрузки, перегруза источника питания, общего перегрева, высокочастотной перегрузки и внутренних сбоев, избыточного выходного тока, входной перегрузки. Они так же защищают динамики от вх/вых постоянного тока и переходных процессов при включении/выключении.
Конструкция
Шасси: сталь
Охлаждение: вентилятор с переменной скоростью вращения, поток спереди назад.
Размеры: EIA стандартный 19 дюймовый рэк 2RU, 31.11 см глубина за монтажной поверхностью.
CROWN DSi1000 — Усилитель мощности 2*700 Вт/2 Ом, 2*475 Вт/4 Ом, 2*275 Вт/8 Ом, режим bridged 1400 Вт/4 Ом, 950 Вт/8 Ом.
CROWN DSi2000 — Усилитель мощности 2*1000 Вт/2 Ом, 2*800 Вт/4 Ом, 2*475 Вт/8 Ом, режим bridged 2000 Вт/4 Ом, 1600 Вт/8 Ом.
CROWN DSi4000 — Усилитель мощности 2*1450 Вт/2 Ом, 2*1200 Вт/4 Ом, 2*650 Вт/8 Ом, режим bridged 3000 Вт/4 Ом, 2400 Вт/8 Ом.

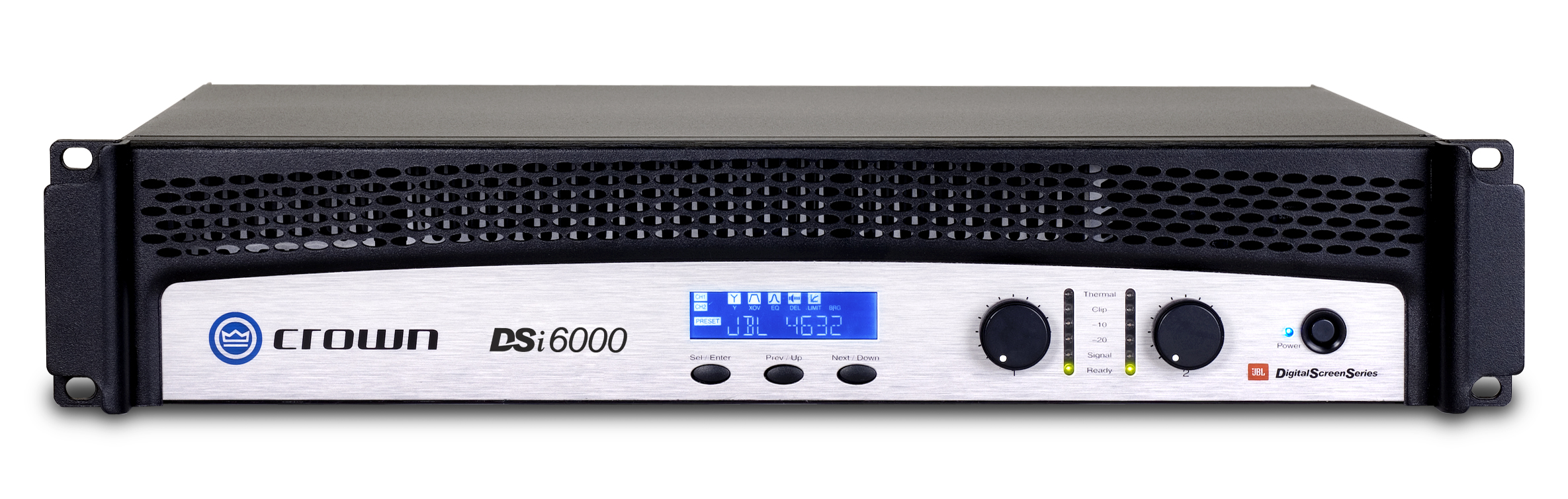

CROWN DSi6000 — Усилитель мощности 2*3000 Вт/2 Ом, 2*2100 Вт/4 Ом, 2*1200 Вт/8 Ом, режим bridged 6000 Вт/4 Ом, 4200 Вт/8 Ом.
